CNC automatska mašina za zavarivanje klinova

CNC automatska mašina za zavarivanje klinova

● Brza i visoko ekonomična metoda zavarivanja klinova
● Lako programiranje i mogućnost brze promjene
● Maksimalna brzina zavarivanja 35/min
● Proizvedeno da zadovolji specifične zahtjeve proizvodne linije
● Može biti opremljen sa višestrukom glavom za lemljenje za zavarivanje nekoliko različitih tipova klinova na jednoj ploči istovremeno
Standardno može zavariti navojne, bez navojne i unutrašnje navojne klinove od mekog čelika, nerđajućeg čelika, legure aluminijuma i mesinga od M3 do M8 prečnika i dužine od 6 mm do 35 mm.

Nudimo klijentima kompletan rad. Analiziramo Vaše potrebe, nudimo stručne savjete i isporučujemo specijalizirane sisteme koji Vam pružaju najprikladnija rješenja. Bez obzira da li se radi o ručnim ili potpuno automatiziranim CNC i robotskim sistemima za zavarivanje klinova, Ruichuang cnc automatska mašina za zavarivanje klinova može zadovoljiti vaše potrebe.

Ploča za nanošenje: hladna ploča, nerđajući čelik, aluminijumska ploča, pocinkovana ploča, titan ploča.

Područja primjene: električna, elektronska, kotlovska, elektroenergetska konstrukcija, dekoracija i kućanski aparati, liftovi, automobilska industrija, brodogradnja, zrakoplovna industrija, itd.

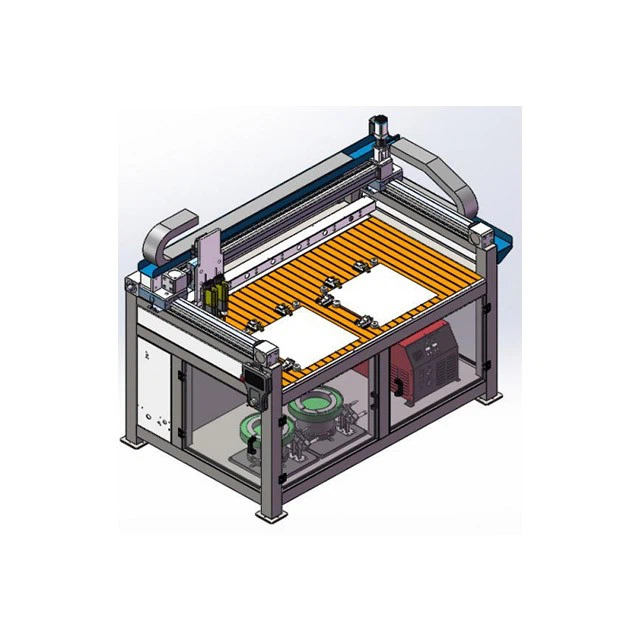

Horizontalna struktura je pogodna za utovar i istovar, aluminijska greda ima visoku preciznost i malu težinu. Težak okvir, CNC visoko precizna obrada

Visokoprecizni remenski pogon, dvostruki servo pogon, visoka preciznost i velika brzina, maksimalna brzina kretanja može doseći 60 m/s.

Platforma za zavarivanje se sastoji od izolovanog bakelita, vazdušnog cilindra, plutajuće kugle i pneumatske obujmice. Uređaj za stezanje je mobilna stezaljka; mobilna stezaljka može biti zasnovana na veličini izratka, a položaj i ugao stezaljke može se napraviti korišćenjem žleba u obliku slova T na bakelitu. Proizvoljno podešavanje; cilindri su postavljeni na bakelitnu ploču, a plutajuće kuglice su postavljene na vrhu cilindra. Cilindri podižu plutajuće kuglice prilikom ručnog dodavanja, čime se smanjuje trenje između obratka i izoliranog bakelita, posebno posebne ploče (ploča od nehrđajućeg čelika). Ne samo da plutajuća kugla može izbjeći ogrebotine na površini obratka, već i ručno utovar i istovar štedi vrijeme i trud. Platforma za zavarivanje može se postaviti na A i B stanice prema potrebama proizvoda kupaca, što uvelike poboljšava efikasnost proizvodnje.

Opremljen sa jednom ili tri automatska gorionika za zavarivanje, koristeći gorionik za direktno punjenje, koji ima prednosti jednostavne strukture, niske stope kvarova i velike brzine izvlačenja.

Sistem se sastoji od selektora vibrirajuće posude za ubacivanje vijaka plus pneumatskog mehanizma za dovođenje klinova plus automatskog pištolja za zavarivanje plus cijevi za uvlačenje klina. Ovaj sistem se može kombinovati za realizaciju automatskog dodavanja i zavarivanja klinova, visoke pouzdanosti uvlačenja klinova i automatskog otkrivanja prisustva ili odsustva klinova. Povećana efikasnost i pouzdanost sistema, konstrukcijska struktura je jednostavna i razumna, stabilna i pouzdana.

Upravljački sistem koristi najnoviji integrisani CNC sistem za podučavanje i podučavanje na dodir. Kontroler je nova generacija namjenskog sistema kontrole kretanja s višeosnim vezama. Sistem razvijen na bazi industrijskog robotskog sistema je stabilan, pouzdan i moćan. Interfejs čovjek-mašina se može ukloniti. To je ručna kutija u boji, koja je pogodna za operatera da prilagodi mašinu i programira tokom upotrebe na licu mesta.

Kontroler servo motora koristi troosni sistem, koji je male veličine, jednostavan za instalaciju, jednostavan u ožičenju i stabilan u kontroli. Prema potrebama različitih kupaca i situaciji na lokaciji operacije, veličini serije proizvoda i radnim navikama, možemo ponuditi tri različite metode programiranja nastave / CAD / koordinata. Istovremeno, ima praktične funkcije kao što su krpljenje i trčanje na suho. .

Programiranje nastave je opremljeno infracrvenim indikatorom, a pozicioniranje ručnog točka se koristi za dovršetak unosa koordinatne tačke zavarivanja eksera, što je zgodno i brzo; CAD programiranje može uvesti poseban softver na računar prema CAD crtežima da generiše radni program i kopira ga u disk, a zatim direktno proizvodi; koordinatni položaj se može uneti u sistemsku tabelu prema crtežima obrade, a sistem generiše program obrade.

Aparat za zavarivanje je samorazvijen automatski aparat za zavarivanje dvostrukog kapaciteta sa komunikacijom. Ima funkciju digitalne komunikacije, dva seta internih kondenzatora, jedan set za rad, drugi set za skladištenje energije, dvostruku efikasnost, duplo duži vijek trajanja i vrijeme punjenja u sekundama. Istovremeno, može komunicirati sa kontrolnim sistemom. Prema upravljačkom sistemu, može istovremeno kontrolisati podešavanje napona i zavarivanje 3 (ili više) automatskih pištolja za zavarivanje. Za razliku od drugih marki aparata za zavarivanje, aparat za zavarivanje za skladištenje energije može biti opremljen samo sa automatskim pištoljem za zavarivanje.
